CPH

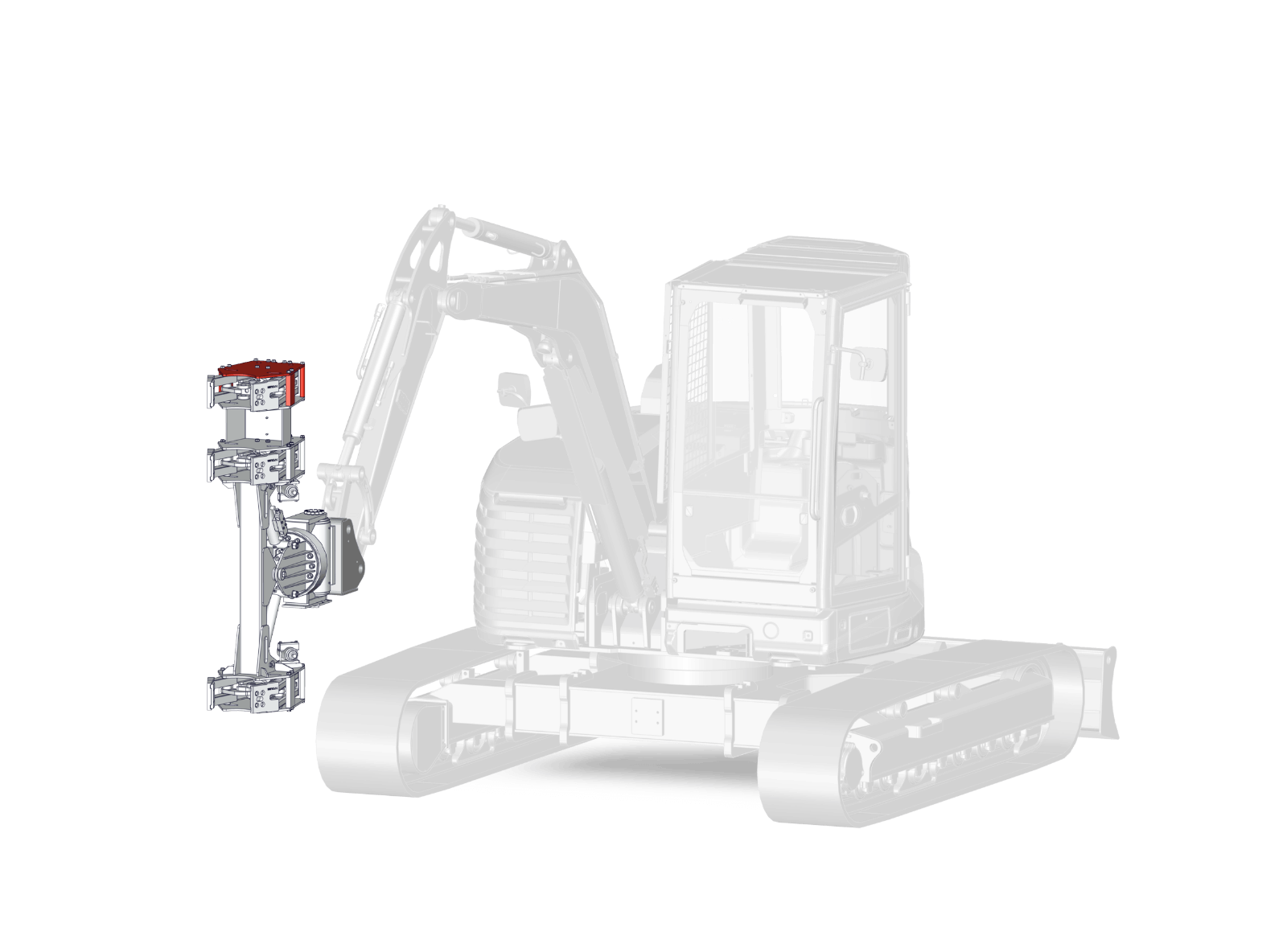

Il manipolatore per aste e tubi di rivestimento CPH, progettato per il montaggio su escavatore, è stato sviluppato appositamente per eliminare la necessità di movimentare manualmente le attrezzature di perforazione in cantiere, offrendo notevoli vantaggi in termini di produttività e sicurezza.

Disponibile in diverse versioni, il maipolatore CPH è in grado di movimentare aste e tubi di rivestimento di vari diametri (da 60 a 508 mm) e lunghezze fino a 6000 mm (asta singola). Può essere utilizzato in combinazione con sistemi di perforazione a testa singola per la movimentazione delle aste, nonché per le perforazioni a testa doppia che utilizzando una doppia batteria di aste e rivestimenti. Il sistema può essere fornito con due o tre morse. Il manipolatore CPH può essere fornito sia come unità autonoma da installare su un escavatore a scelta del cliente, sia nella versione completa che include un escavatore specificamente adattato per questa applicazione, con comandi integrati.

Scarica la scheda tecnica CPH

Classe di peso dell'escavatore	5 - 6 t	11,000 - 13,230 lbs
Numero morse	2	2
Diametro min./max. di presa	60 - 200 mm	2" 3/8 - 7" 7/8
Lunghezza max. aste singole	2.000 - 4.000 mm	6' 7" - 13' 2"
Lunghezza max. aste con rivestimento	2.000 mm	6' 7"
Capacità di carico	250 - 300 kg	550 - 660 lbs
Peso attrezzatura	480 kg	1,060 - 1,740 lbs

Classe di peso dell'escavatore	5 - 6 t	11,000 - 13,230 lbs
Numero morse	3	3
Diametro min./max. di presa	60 - 200 mm	2" 3/8 - 7" 7/8
Lunghezza max. aste singole	2.000 - 4.000 mm	6' 7" - 13' 2"
Lunghezza max. aste con rivestimento	3.000 mm	9' 10"
Capacità di carico	250 - 300 kg	550 - 660 lbs
Peso attrezzatura	550 kg	1,210 lbs

Classe di peso dell'escavatore	5 - 6 t	11,000 - 13,230 lbs
Numero morse	2	2
Diametro min./max. di presa	76 - 305 mm	3" - 12"
Lunghezza max. aste singole	2.000 - 4.000 mm	6' 7" - 13' 2"
Lunghezza max. aste con rivestimento	2.000 mm	6' 7"
Capacità di carico	200 - 250 kg	440 - 550 lbs
Peso attrezzatura	480 kg	1,060 lbs

Classe di peso dell'escavatore	8 - 10 t	17,640 - 22,050 lbs
Numero morse	3	3
Diametro min./max. di presa	76 - 305 mm	3" - 12"
Lunghezza max. aste singole	2.000 - 4.000 mm	6' 7" - 13' 2"
Lunghezza max. aste con rivestimento	3.000 mm	9' 10"
Capacità di carico	150 - 200 kg	330 - 440 lbs
Peso attrezzatura	600 kg	1,320 lbs

Classe di peso dell'escavatore	8 - 10 t	17,640 - 22,050 lbs
Numero morse	2	2
Diametro min./max. di presa	76 - 305 mm	3" - 12"
Lunghezza max. aste singole	2.000 - 6.000 mm	6' 7" - 19' 8"
Lunghezza max. aste con rivestimento	4.500 mm	14' 9"
Capacità di carico	550 - 600 kg	1,200 - 1,300 lbs
Peso attrezzatura	680 kg	1,500 lbs

Classe di peso dell'escavatore	8 - 10 t	17,640 - 22,050 lbs
Numero morse	2	2
Diametro min./max. di presa	89 - 324 mm	3" 1/2 - 12" 3/4
Lunghezza max. aste singole	2.000 - 6.000 mm	6' 7" - 19' 8"
Lunghezza max. aste con rivestimento	4.500 mm	14' 9"
Capacità di carico	550 - 600 kg	1,200 - 1,300 lbs
Peso attrezzatura	680 kg	1,500 lbs

Classe di peso dell'escavatore	8 - 10 t	17,640 - 22,050 lbs
Numero morse	2	2
Diametro min./max. di presa	127 - 508 mm	5" - 20"
Lunghezza max. aste singole	2.000 mm	6' 7"
Lunghezza max. aste con rivestimento	1.500 mm	4' 11"
Capacità di carico	550 - 600 kg	1,200 - 1,300 lbs
Peso attrezzatura	840 kg	1,850 lbs

Classe di peso dell'escavatore	8 - 10 t	17,640 - 22,050 lbs
Numero morse	3	3
Diametro min./max. di presa	76 - 305 mm	3" - 12"
Lunghezza max. aste singole	2.000 - 6.000 mm	6' 7" - 19' 8"
Lunghezza max. aste con rivestimento	4.500 mm	14' 9"
Capacità di carico	500 - 550 kg	1,100 - 1,200 lbs
Peso attrezzatura	790 kg	1,740 lbs

Classe di peso dell'escavatore	8 - 10 t	17,640 - 22,050 lbs
Numero morse	3	3
Diametro min./max. di presa	89 - 324 mm	3" 1/2 - 12" 3/4
Lunghezza max. aste singole	2.000 - 6.000 mm	6' 7" - 19' 8"
Lunghezza max. aste con rivestimento	4.500 mm	14' 9"
Capacità di carico	500 - 550 kg	1,100 - 1,200 lbs
Peso attrezzatura	790 kg	1,740 lbs
